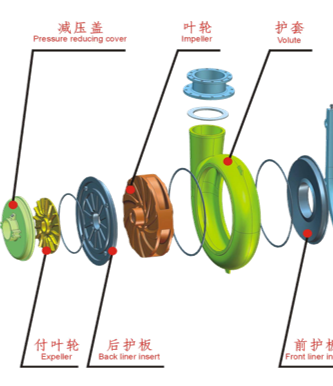

过流部件材质主要成份：

Cr： 是该材料主要元素，含量控制在16-22%。

W： 可改变共晶碳化物的的形态和分布，形成高硬度WC，

        其HV=2500-3000，提高了淬透性，有利于抗磨性和抗

        蚀性的提高。

Mo：显著提高淬透性，同W一起弥补了单纯铬铸铁淬透性

        不足的缺点，使组织细化均匀，度能抑制珠光体的形

         成，导致大面积形成马氏体。

V：   具有强烈和稳定促进共晶碳化物的倾向，形成高小硬

         度的VC颗粒（HV：2800），分布于组织中，并在结

         晶中作为外来晶核，明显抑制结晶过程中的晶料长大。

Cu、Ti、Al：改善材料组织结构。

C、Si:含量高（大于3.2%）为共晶体和过共晶体,析出粗大

          共晶碳化物和初生碳化物,从而降低材料韧性,并易出

           现裂纹; C、Si含量低,共晶碳化物呈网状趋势,硬度下

           降,同时经高温热处理后,表体残余奥氏体量增加,显微

           组织相数的电极电位梯度增大,耐电化腐蚀性差。

稀土：进行复合孕育处理，析除铁水有害杂质 。
